বোট লঞ্চিং হেভি মুভিং মেরিন রাবার এয়ারব্যাগ
পণ্য পরিচিতি:
সামুদ্রিক রাবার এয়ারব্যাগের ইতিহাস।
এয়ারব্যাগগুলি চীনে 1986 সালে কিছু অভিজ্ঞ প্রকৌশলী দ্বারা উদ্ভাবিত হয়েছিল, নদীতে ছোট নৌকা চালু করতে সহায়তা করার জন্য।বছরের পর বছর প্রযুক্তির বিকাশের পর, 9000 টন বা তার বেশি ওজনের বিশাল জাহাজ চালু করার জন্য এয়ারব্যাগগুলি গ্রহণ করা হয়।
উপাদান: একটি এয়ারব্যাগে রাবার-ডুবানো নাইলন ফ্যাব্রিকের + 1 স্তর রাবারের বিভিন্ন স্তর থাকে।উদাহরণ স্বরূপ,
এয়ারব্যাগের 7 স্তর, মানে রাবার-ডুবানো নাইলন ফ্যাব্রিকের 7 স্তর + বাইরের রাবারের 1 স্তর।
প্রযুক্তিগত প্রয়োজনীয়তা
CB/T 3795--1996 অনুসারে, জাহাজ লঞ্চিং এয়ারব্যাগগুলি নিম্নলিখিত প্রয়োজনীয়তাগুলি পূরণ করবে৷
1. মাত্রিক বিচ্যুতি
ব্যাস এবং কার্যকর দৈর্ঘ্য বিচ্যুতি: ±2%
মোট দৈর্ঘ্য বিচ্যুতি: ±4%
2. ইলাস্টিক বিকৃতির পরিমাণ: ব্যাস বিকৃতির পরিমাণ ≤ 1.2 গুণ কাজের চাপের অধীনে 5%।
3. নিরাপত্তা ফ্যাক্টর: >4.5
4. এয়ার টাইটনেস: 1ঘন্টা স্ফীতির পর ডিপ্রেসারাইজেশন <5%
5. সারফেস কোয়ালিটি: ফেয়ারিং লাইনের আকৃতি, কোনও ফাটল নেই, কোনও বুদবুদ নেই, কোনও ডাবল ত্বক, কোনও অমেধ্য নেই, কোনও স্বতন্ত্র ময়লা এবং অন্যান্য আপাত ত্রুটি নেই।
6. শেষ অংশ বিরোধী বিস্ফোরণ নকশা
সামুদ্রিক রাবার এয়ারব্যাগের স্পেসিফিকেশন:
| আমাদের জাহাজ লঞ্চিং এয়ারব্যাগের কিছু সাধারণ মাপ, কাস্টমাইজড মাপও পাওয়া যায় |
| ব্যাস(মি) |
কার্যকরী দৈর্ঘ্য(মি) |
স্তর |
চাপ(এমপিএ) |
| 1.0 |
10 |
5~6 |
০.০৭~০.১০ |
| 1.0 |
12 |
5~6 |
০.০৭~০.১০ |
| 1.0 |
15 |
5~6 |
০.০৭~০.১০ |
| 1.2 |
10 |
5~6 |
০.০৮~০.১২ |
| 1.2 |
12 |
5~6 |
০.০৮~০.১২ |
| 1.2 |
15 |
5~6 |
০.০৮~০.১২ |
| 1.5 |
12 |
5~8 |
০.০৮~০.১৬ |
| 1.5 |
15 |
5~8 |
০.০৮~০.১৬ |
| 1.5 |
18 |
5~8 |
০.০৮~০.১৬ |
| 1.5 |
20 |
4~8 |
০.০৮~০.১৬ |
| 1.5 |
24 |
5~8 |
০.০৮~০.১৬ |
| 1.8 |
12 |
5~8 |
০.০৮~০.১৫ |
| 1.8 |
15 |
5~8 |
০.০৮~০.১৫ |
| 1.8 |
18 |
5~8 |
০.০৮~০.১৫ |
| 1.8 |
20 |
5~8 |
০.০৮~০.১৫ |
| 1.8 |
24 |
5~8 |
০.০৮~০.১৫ |
| 2.0 |
18 |
৬~১০ |
০.০৮~০.১৮ |
| 2.0 |
20 |
৬~১০ |
০.০৮~০.১৮ |
| 2.0 |
24 |
৬~১০ |
০.০৮~০.১৮ |
| 2.5 |
18 |
7~10 |
০.০৭~০.১৩ |
| 2.5 |
20 |
7~10 |
০.০৭~০.১৩ |
| 2.5 |
24 |
7~10 |
০.০৭~০.১৩ |
সামুদ্রিক রাবার এয়ারব্যাগের পারফরম্যান্সের হিসাব
নরম নমনীয় বডি হিসাবে, এয়ারব্যাগের আকৃতি বিভিন্ন কারণের উপর নির্ভর করে, যেমন জাহাজের নীচের আকৃতি, র্যাম্পের আকৃতি, জাহাজের নীচের প্রস্থ, এয়ারব্যাগের দৈর্ঘ্য, জাহাজের নীচে এয়ারব্যাগের অবস্থান ইত্যাদি।
ব্যবহারকারীদের উপরোক্ত বিষয়গুলির উপর ভিত্তি করে এয়ারব্যাগের ভারবহন ক্ষমতা গণনা করা উচিত, সেই অনুযায়ী সঠিক ভারবহন ক্ষমতা।
সূত্র: ভারবহন ক্ষমতা F=PS
পি = এয়ারব্যাগে চাপ (MPa)
S = জাহাজের নীচে এবং এয়ারব্যাগের মধ্যে যোগাযোগের এলাকা (M²)
S=π*(D1-D2)/2

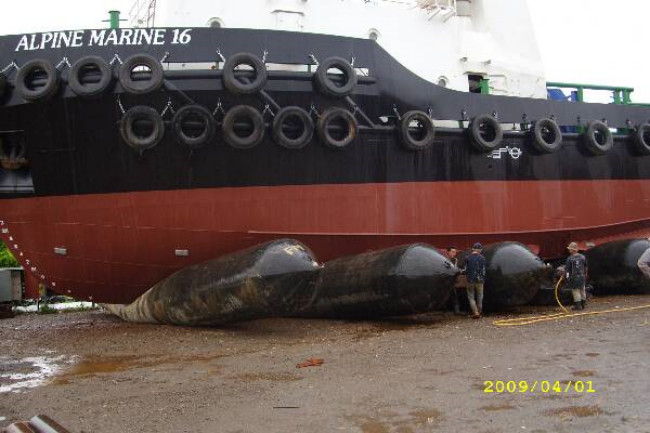

শিপ লঞ্চিং-এ সামুদ্রিক রাবার এয়ারব্যাগ অ্যাপ্লিকেশনের নির্দেশ
এয়ারব্যাগ জাহাজ লঞ্চিং প্রকল্পে আরো এবং আরো ব্যাপকভাবে প্রয়োগ করা হয়.আবেদন পদ্ধতি অবিরাম উন্নত হয়.সাধারণ মাঝারি জাহাজ লঞ্চিং জাহাজ লঞ্চের জন্য এয়ারব্যাগ অ্যাপ্লিকেশন পদ্ধতিটি নিম্নরূপ,
1. গণনার ফলাফলের উপর ভিত্তি করে, পর্যাপ্ত রোলিং এয়ারব্যাগ এবং লিফটিং এয়ারব্যাগ, টোয়িং মেশিন এবং এয়ার কম্প্রেসার প্রস্তুত করা হয়েছে।ব্যবহারের আগে, এয়ারব্যাগগুলি অবশ্যই স্ফীত এবং লোড না করে পরীক্ষা করা উচিত (পরীক্ষার চাপ অবশ্যই 1.25MPa-এর কম হবে না)।বায়ু ফুটো হলে, ব্যবহার করার আগে এয়ারব্যাগ প্রস্তুত করা আবশ্যক।
2. জাহাজ চলাচলের পথ, জাহাজ নির্মাণের বার্থ থেকে র্যাম্প পর্যন্ত, অবশ্যই পরিষ্কার এবং সমতল করতে হবে।এয়ারব্যাগ ছিদ্র এড়াতে পথ থেকে বিভিন্ন জিনিস সরিয়ে ফেলতে হবে, বিশেষ করে ধারালো লোহার পেরেক এবং পাথর।র্যাম্পটি যথেষ্ট দীর্ঘ এবং জলে চওড়া হওয়া উচিত।
3. "A" বন্ধনীর মতো ঢালাইয়ের সমস্ত প্রসারিত তীক্ষ্ণ কোণ এবং burrs এবং স্টার্ন পোস্ট অবশ্যই মসৃণ হওয়ার জন্য পালিশ করতে হবে৷
4. উইঞ্চের ইস্পাত তারের সাথে হুল বেঁধে দিন।
5. জাহাজের সমুদ্রের বুকে ভালভ বন্ধ করুন, রাডার এবং প্রপেলার ঠিক করুন।
6. সমস্ত ব্লক অপসারণ এবং রোলিং এয়ারব্যাগগুলি পূরণ করার অনেক উপায় রয়েছে৷এখানে আমরা নীচের মত দুটি পদ্ধতি সুপারিশ.ব্যবহারকারী জাহাজের ওজন, এয়ারব্যাগের পরিমাণ ইত্যাদির মতো সরঞ্জামের অবস্থার উপর ভিত্তি করে একটি বেছে নিতে পারে।
(ক) হালকা জাহাজের জন্য, এয়ারব্যাগের ভারবহন ক্ষমতা জাহাজটিকে ব্লকগুলি থেকে দূরে সরিয়ে নেওয়ার জন্য যথেষ্ট বড় এবং তাই ব্লকগুলি সরাসরি সরানো যেতে পারে এবং এয়ারব্যাগগুলি পূরণ করতে পারে।
(বি) ভারী জাহাজের জন্য, স্ট্র্যানের নীচের অংশটি তুলতে এয়ারব্যাগগুলি উত্তোলন করা যেতে পারে।উত্তোলনের আগে, প্রথমে সামনের পিভট এবং উত্তোলন এয়ারব্যাগের সর্বোত্তম অবস্থান নির্দিষ্ট করুন।নীচের চিত্র অনুযায়ী,
মাধ্যাকর্ষণ কেন্দ্রের সামনের পিভট যত কাছাকাছি হবে, ততই ভাল, তবে, এর ফলে সামনের পিভটের চারপাশে অনেকগুলি ব্লক তৈরি হবে, যার অর্থ ব্লকগুলিকে ম্যানুয়ালি সরানোর জন্য প্রচুর কাজের চাপ।অতএব, জাহাজের দৈর্ঘ্য ইত্যাদির মতো উপাদানগুলি বিবেচনা করে অবস্থানটি যুক্তিসঙ্গতভাবে নির্ধারণ করা হবে। যদি সম্ভব হয়, উত্তোলনকারী এয়ারব্যাগগুলি স্টার্নে অবস্থিত হবে।যাইহোক, অবস্থানটি স্টার্নের রেখার আকৃতির সাপেক্ষে কারণ লিফটিং এয়ারব্যাগের লিফ্ট যদি মাটি থেকে খুব বেশি হয় তবে তা যথেষ্ট হবে না।এই অবস্থায়, এটি এগিয়ে যাওয়া ভাল হবে।অতএব, সামনের পিভট এবং উত্তোলন এয়ারব্যাগের সর্বোত্তম অবস্থান নির্দিষ্ট গণনার পরে সিদ্ধান্ত নেওয়া হবে কারণ কেসটি জাহাজ থেকে জাহাজে পরিবর্তিত হয়।
Q*Lq＞W*Lw
সূত্রে,
প্রশ্ন = লিফটিং এয়ারব্যাগের লিফট
ডাব্লু = জাহাজের ওজন
Lq = লিফটিং এয়ারব্যাগের লিফট সেন্টার থেকে সামনের পিভটের দূরত্ব
Lw= জাহাজের মাধ্যাকর্ষণ কেন্দ্র থেকে সামনের পিভটের দূরত্ব
7. প্রথমে, লিফটিং এয়ারব্যাগের সমস্ত ব্লক এবং সামনের পিভটের চারপাশের ব্লকগুলি সরিয়ে ফেলুন৷তারপরে লিফটিং এয়ারব্যাগগুলি পূরণ করুন এবং নীচের অংশটি ব্লকগুলি থেকে কিছুটা আলাদা না হওয়া পর্যন্ত স্ফীত করা শুরু করুন।মাঝ থেকে স্টার্ন পর্যন্ত একের পর এক ব্লক সরান।যখনই বিভাগের ব্লকগুলি সরানো হয়, তখনই পরিকল্পিত অবস্থানে রোলিং এয়ারব্যাগগুলি পূরণ করুন এবং যথাযথভাবে স্ফীত করুন।স্টার্নের সমস্ত ব্লক সম্পূর্ণরূপে সরানো না হওয়া পর্যন্ত এবং রোলিং এয়ারব্যাগগুলি পূর্ণ না হওয়া পর্যন্ত অবিচ্ছিন্ন ব্লক অপসারণের দ্বারা অনুসরণ করা হয়।
8. জাহাজের মাঝখান থেকে সামনের পিভটে ব্লকগুলি সরান এবং উপরে উল্লিখিত স্টার্ন বা অনুরূপ পদ্ধতিতে ভরা এয়ারব্যাগের চাপ পরিবর্তন করে সামনের সমস্ত রোলিং এয়ারব্যাগগুলি পূরণ করুন।নিরাপত্তার স্বার্থে, যে কোনো সময় ভরা রোলিং এয়ারব্যাগের মধ্যে যথাযথ সংখ্যায় অপসারিত ব্লক যোগ করুন।রোলিং এয়ারব্যাগগুলি জাহাজের ওজনকে সমর্থন না করা পর্যন্ত ব্লকগুলি সরানো হবে না।এছাড়াও, একই বিভাগের ব্লকগুলি সরানো হলে, এটি মাঝ থেকে উভয় দিকে শুরু করা হবে।যখন বাইরের ব্লকটি অপসারণ করা হয়, তখন শ্রমিকরা ফেন্ডারের বাইরে কাজ চালাবে।
9. এয়ারব্যাগে চাপ সামঞ্জস্য করুন যাতে নীচের অংশটি উপযুক্ত কাজের উচ্চতায় নামানো যায়।জাহাজ চলাচলের সময় তলদেশ যেন মাটিতে না লাগে সেদিকে খেয়াল রাখুন।গড় ছোট আকারের জাহাজের জন্য, কাজের উচ্চতা 0.2m-0.3m এর মধ্যে বেছে নেওয়া যেতে পারে।
10. সমস্ত এয়ারব্যাগ জাহাজের কেন্দ্রে নির্দেশিত এবং লঞ্চের দিকে লম্ব করা উচিত।
11. জাহাজের ধীর গতির দ্বারা ধীরে ধীরে স্টিলের তারটি ছেড়ে দেওয়ার জন্য ট্র্যাকশন উইঞ্চ শুরু করুন।সামনের অংশে অবস্থিত অগ্রভাগের এয়ারব্যাগগুলি নিচ থেকে আলাদা হয়ে গেলে, এটি অবিলম্বে স্টার্নের নীচে স্থাপন করা হবে এবং গণনায় সংজ্ঞায়িত এয়ারব্যাগগুলির বিন্যাস স্থান অনুযায়ী এয়ারব্যাগগুলি পূরণ করতে হবে৷
12. জাহাজটিকে ধীরে ধীরে জলের ধারে নিয়ে যেতে উপরের প্রক্রিয়াটি পুনরাবৃত্তি করুন৷যখন এয়ারব্যাগগুলি পূরণ করা যাবে না, তখন নদীটি অবরোধ করুন এবং কোনও জাহাজকে যেতে নিষেধ করুন।
13. বিপজ্জনক অঞ্চলে কর্মীদের সরিয়ে দিন, প্রস্তুত হওয়ার জন্য জাহাজের কর্মীদের অবহিত করুন।যখন জলের গভীরতা এবং এর মতো পরিস্থিতি যথেষ্ট হয়, তখন তারের কাটা বা হুক খুলে ফেললে জাহাজটি দ্রুত চালু হতে পারে।যদি নদীটি দ্রুত লঞ্চ করার জন্য খুব সরু হয় তবে জাহাজটিকে ধীরে ধীরে চালু করার জন্য ট্র্যাকশন উইঞ্চের মাধ্যমে ধীরে ধীরে কেবলটি ছেড়ে দিন।
14. বড় জাহাজের জন্য, অ্যান্টি-স্লিপ ডিভাইস ইনস্টল করা প্রয়োজন।
15. এয়ারব্যাগ সংগ্রহ করুন।
আবেদনের সময় মনোযোগ
1) কাজের চাপ অবশ্যই কঠোরভাবে নিয়ন্ত্রণ করতে হবে, এটি কাজের চাপ অতিক্রম করার অনুমতি নেই।
2) এয়ারব্যাগের ত্বকে খোঁচা এড়াতে এয়ারব্যাগের যোগাযোগের পৃষ্ঠে কোনও ধারালো এবং প্রসারিত শক্ত বস্তু নেই।
3) এয়ারব্যাগের দৈর্ঘ্য বরাবর বিকৃতি এড়িয়ে চলুন।
4) যদি এয়ারব্যাগগুলি দীর্ঘ সময়ের জন্য বা মেরামতের পরে ব্যবহার না করা হয় তবে খালি ইনফ্লেটিং পরীক্ষা অবশ্যই করা উচিত।চাপ আমাদের কোম্পানির পরীক্ষার চাপ হিসাবে একই হওয়া উচিত।পরিদর্শকদের অবশ্যই এয়ারব্যাগ থেকে কমপক্ষে 3 মিটার দূরে থাকতে হবে।মেরামত করা এয়ারব্যাগের জন্য যা বড় আকারে ক্ষতিগ্রস্থ হয়েছিল, এর কাজের চাপ যুক্তিসঙ্গতভাবে কম করা উচিত।এছাড়াও, ঘন ঘন ব্যবহার করা এয়ারব্যাগগুলির বার্ষিক পরীক্ষা করা উচিত।
5) মাটিতে এয়ারব্যাগ টেনে আনবেন না।
দ্য মেরিন রাবার এয়ারব্যাগের স্টোরেজ
1) যদি এয়ারব্যাগগুলি দীর্ঘ সময়ের জন্য ব্যবহার করা না হয় তবে এটি ধুয়ে শুকিয়ে, ভিতরে ট্যালকম পাউডার দিয়ে পূর্ণ এবং বাইরে ট্যালকম পাউডার দিয়ে প্রলেপ করে গুদামের মধ্যে শুকনো, ছায়াময় এবং বায়ুচলাচল স্থানে রাখুন।
2) এয়ারব্যাগগুলিকে তাপের উত্স থেকে দূরে রাখতে হবে।
3) গুদামের তাপমাত্রা 30 ℃ এর বেশি রাখা উচিত নয়।
4) এসিড, ক্ষার, গ্রীস এবং জৈব দ্রাবক থেকে এয়ারব্যাগগুলিকে দূরে রাখুন।
5) এয়ারব্যাগগুলি ব্যবহার না করার সময় ফ্ল্যাট প্রসারিত করা উচিত।এয়ারব্যাগে ভারী বস্তুর স্তূপ এবং স্তুপ করার অনুমতি নেই।
