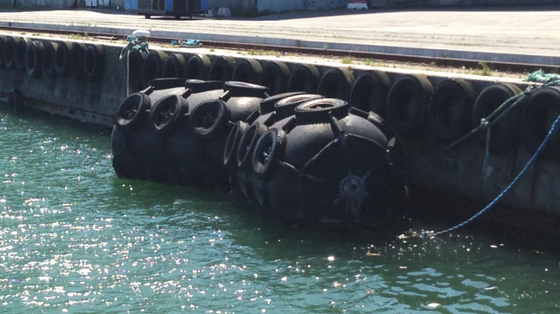

নেট টাইপ বোট ডকিং বায়ুসংক্রান্ত ইয়োকোহামা রাবার ফেন্ডার
পণ্য পরিচিতি:
ইয়োকোহামা রাবার ফেন্ডার যা 50 kPa বা 80 kPa এর প্রাথমিক চাপে ভিতরে সংকুচিত বাতাস সহ সিন্থেটিক-কর্ড-রিইনফোর্সড রাবার শীট দিয়ে তৈরি, যাতে এটি পানিতে ভাসতে পারে এবং দুটি জাহাজের মধ্যে বা জাহাজের মধ্যে শক শোষক হিসাবে কাজ করতে পারে। এবং বার্থিং স্ট্রাকচার যখন তারা পানিতে একে অপরের সাথে আসে
1. বাইরের রাবার
রাবার স্তর যা কর্ডের স্তর এবং ভিতরের লাইনার রাবারকে ঘর্ষণ এবং অন্যান্য বাহ্যিক শক্তি থেকে রক্ষা করতে ফেন্ডারের বাইরের অংশকে ঢেকে রাখে
2. ভিতরের রাবার
একটি রাবার ঝিল্লির লাইনার যা ফেন্ডারের ভিতরে চাপযুক্ত বাতাসকে সিল করে
3. এসশক্তিবৃদ্ধির জন্য সিনথেটিক-টায়ার-কর্ড স্তর
সিন্থেটিক-টায়ার-কর্ড ফ্যাব্রিক দিয়ে তৈরি স্তর, যা ফেন্ডারের অভ্যন্তরীণ বায়ুচাপ বজায় রাখে
প্রবেশের জন্য নোট 1: সিন্থেটিক-টায়ার-কর্ড ফ্যাব্রিকের প্রধান ফাইবারগুলি সিন্থেটিক ক্যানভাস ফ্যাব্রিক বা সিন্থেটিক বেল্ট ফ্যাব্রিকের মতো বিনুনি করা হয় না, তাই এর ক্লান্তি-প্রতিরোধ ক্ষমতা এবং চাপ-ধারণ কার্যক্ষমতার জন্য সুবিধা রয়েছে।.
4. ফ্ল্যাঞ্জ খোলার
স্টিলের ফ্ল্যাঞ্জ যা ফেন্ডারে মাউন্ট করা হয়, যার সাথে একটি এয়ার ভালভ বা সুরক্ষা ভালভ অভিযোজিত হতে পারে
5. গ্যারান্টিযুক্ত শক্তি শোষণ
শক্তি যা ফেন্ডার স্থায়ী বিকৃতি বা ব্যর্থতা ছাড়াই শোষণ করতে পারে
6. প্রতিক্রিয়া বল
কম্প্রেসিভ বলের প্রতিক্রিয়ায় ফেন্ডার দ্বারা উত্পাদিত বল
দ্রষ্টব্য: এটি জাহাজ বা বার্থিং কাঠামোর সাথে ফেন্ডারের যোগাযোগের ক্ষেত্র দ্বারা গুণিত ফেন্ডারের বায়ুচাপের বলের সমান।
7. প্রাথমিক অভ্যন্তরীণ চাপ
বায়ুচাপ যেখানে একটি অসংকুচিত ফেন্ডার কাজ করে
8. সহনীয় চাপ
অভ্যন্তরীণ চাপ যেখানে একটি ফেন্ডার ফেটে যায়
ইয়োকোহামা রাবার ফেন্ডারের স্পেসিফিকেশন:
প্রাথমিক অভ্যন্তরীণ চাপ: 50kPa বা 80kPa।
| আকার |
প্রাথমিক অভ্যন্তরীণ চাপ 50kPa |
প্রাথমিক অভ্যন্তরীণ চাপ 50kPa |
|
ব্যাস/
মিটার
|
দৈর্ঘ্য
/মিটার
|
শক্তি শোষণ / কেজে |
প্রতিক্রিয়া বাহিনী / কেএন |
শক্তি শোষণ / কেজে |
প্রতিক্রিয়া বাহিনী / কেএন |
| 0.5 |
1 |
6 |
64 |
8 |
85 |
| 0.7 |
1.5 |
17 |
137 |
24 |
180 |
| 1.0 |
1.5 |
32 |
182 |
45 |
239 |
| 1.0 |
2.0 |
45 |
257 |
63 |
৩৩৮ |
| 1.2 |
2.0 |
63 |
297 |
৮৮ |
390 |
| 1.5 |
3.0 |
153 |
579 |
214 |
761 |
| 1.7 |
3.0 |
191 |
৬৩৯ |
267 |
840 |
| 2.0 |
3.5 |
308 |
875 |
430 |
1150 |
| 2.5 |
4.0 |
663 |
1381 |
925 |
1815 |
| 2.5 |
5.5 |
943 |
2019 |
1317 |
2653 |
| 3.0 |
5.0 |
1050 |
2000 |
1571 |
2709 |
| 3.0 |
6.0 |
1312 |
2488 |
1888 |
3292 |
| 3.3 |
4.5 |
1175 |
1884 |
1640 |
2476 |
| 3.3 |
6.0 |
1675 |
2783 |
2338 |
3652 |
| 3.3 |
6.5 |
1814 |
3015 |
2532 |
3961 |
বায়ুসংক্রান্ত 50 ফেন্ডার আকার এবং কর্মক্ষমতা প্রয়োজনীয়তা
|
নামমাত্র আকার ব্যাস- ইটার × দৈর্ঘ্য
মিমি
|
প্রাথমিক অভ্যন্তরীণ চাপ
kPa
|
গ্যারান্টিযুক্ত শক্তি শোষণ (GEA) |
GEA বিচ্যুতিতে প্রতিক্রিয়া বল
(আর)
|
জিইএ ডিফ্লেকশনে হুল চাপ (অভ্যন্তরীণ চাপ) (পি) |
| বিচ্যুতিতে সর্বনিম্ন মান 60 ± 5 % kJ |
সহনশীলতা ±10 % kN |
রেফারেন্স মান kPa |
| 500 × 1 000 |
50 |
6 |
64 |
132 |
| 600 × 1 000 |
50 |
8 |
74 |
126 |
| 700 × 1 500 |
50 |
17 |
137 |
135 |
| 1 000 × 1 500 |
50 |
32 |
182 |
122 |
| 1 000 × 2 000 |
50 |
45 |
257 |
132 |
| 1 200 × 2 000 |
50 |
63 |
297 |
126 |
| 1 350 × 2 500 |
50 |
102 |
427 |
130 |
| 1 500 × 3 000 |
50 |
153 |
579 |
132 |
| 1 700 × 3 000 |
50 |
191 |
৬৩৯ |
128 |
| 2 000 × 3 500 |
50 |
308 |
875 |
128 |
| 2 500 × 4 000 |
50 |
663 |
1 381 |
137 |
| 2 500 × 5 500 |
50 |
943 |
2 019 |
148 |
| 3 300 × 4 500 |
50 |
1 175 |
1 884 |
130 |
| 3 300 × 6 500 |
50 |
1 814 |
3 015 |
146 |
বায়ুসংক্রান্ত 80 ফেন্ডার আকার এবং কর্মক্ষমতা প্রয়োজনীয়তা
|
নামমাত্র আকার ব্যাস × দৈর্ঘ্য মিমি
|
প্রাথমিক অভ্যন্তরীণ চাপ- নিশ্চিত
kPa
|
গ্যারান্টিযুক্ত শক্তি শোষণ (GEA) |
GEA বিচ্যুতিতে প্রতিক্রিয়া বল
(আর)
|
জিইএ ডিফ্লেকশনে হুল চাপ (অভ্যন্তরীণ চাপ) (পি) |
|
সর্বনিম্ন মান
বিচ্যুতি
60 ± 5 %
kJ
|
সহনশীলতা ±10 % kN |
রেফারেন্স মান kPa |
| 500 × 1 000 |
80 |
8 |
85 |
174 |
| 600 × 1 000 |
80 |
11 |
98 |
166 |
| 700 × 1 500 |
80 |
24 |
180 |
177 |
| 1 000 × 1 500 |
80 |
45 |
239 |
160 |
| 1 000 × 2 000 |
80 |
63 |
৩৩৮ |
174 |
| 1 200 × 2 000 |
80 |
৮৮ |
390 |
166 |
| 1 350 × 2 500 |
80 |
142 |
561 |
170 |
| 1 500 × 3 000 |
80 |
214 |
761 |
174 |
| 1 700 × 3 000 |
80 |
267 |
840 |
168 |
| 2 000 × 3 500 |
80 |
430 |
1 150 |
168 |
| 2 500 × 4 000 |
80 |
925 |
1 815 |
180 |
| 2 500 × 5 500 |
80 |
1 317 |
2 653 |
195 |
| 3 300 × 4 500 |
80 |
1640 |
2 476 |
171 |
| 3 300 × 6 500 |
80 |
2 532 |
3 961 |
191 |
বাইরের এবং ভিতরের রাবার উপাদান প্রয়োজনীয়তা
|
পরীক্ষামূলক বস্তু
|
পরীক্ষা পদ্ধতি
|
প্রয়োজনীয় মান |
| বাইরের রাবার |
ভিতরের রাবার |
| 1. বার্ধক্য আগে |
- |
- |
- |
| 1.1 প্রসার্য শক্তি |
ISO 37:2011 |
18 MPa বা তার বেশি |
10 MPa বা তার বেশি |
| 1.2 প্রসারণ |
ISO 37:2011 |
400% বা তার বেশি |
400% বা তার বেশি |
| 1.3 কঠোরতা |
ISO 7619-1:2010 |
60 ± 10 (ডুরোমিটার কঠোরতা
এ ক্যাটাগরী)
|
50 ± 10 (ডুরোমিটার কঠোরতা
এ ক্যাটাগরী)
|
|
2. বার্ধক্যের পর
|
ISO 188:2011
|
এয়ার ওভেন বার্ধক্য, 70°C ± 1°C,
96 ঘন্টা
|
এয়ার ওভেন বার্ধক্য, 70°C ± 1°C,
96 ঘন্টা
|
| 2.1 প্রসার্য শক্তি |
ISO 37:2011 |
আসলটির 80% এর কম নয়
সম্পত্তি
|
উৎপত্তির 80% এর কম নয়-
nal সম্পত্তি
|
| 2.2 প্রসারণ |
ISO 37:2011 |
আসলটির 80% এর কম নয়
সম্পত্তি
|
উৎপত্তির 80% এর কম নয়-
nal সম্পত্তি
|
| 2.3 কঠোরতা |
ISO 7619-1:2010 |
মূল প্রস্তাবের চেয়ে বেশি নয়-
erty 8 এর বেশি
|
মূল প্রস্তাবের চেয়ে বেশি নয়-
erty 8 এর বেশি
|
| 3. টিয়ার |
ISO 34-1:2010 |
400 N/cm বা তার বেশি |
কোন প্রয়োজন নেই |
|
দ্রষ্টব্য যদি বাইরের কভারের রঙ কালো না হয় তবে উপাদানের প্রয়োজনীয়তা এই টেবিলের থেকে আলাদা হবে।
আয়তনের ভিত্তিতে প্রতি শত মিলিয়ন বায়ুতে ওজোনের একটি অংশ।
|
| 4. কম্প্রেশন সেট |
ISO 815-1:2008 |
30% (70 ± 1 °C, 22 ঘন্টা) বা তার কম |
কোন প্রয়োজন নেই |
|
5. স্ট্যাটিক ওজোন বার্ধক্য
পরীক্ষা
|
ISO 1431-1:2012
|
20% প্রসারিত হওয়ার পরে এবং 96 ঘন্টার জন্য 40 °C তাপমাত্রায় 50 pphma এর সংস্পর্শে আসার পরে কোন ফাটল নেই |
কোন প্রয়োজন নেই
|
|
দ্রষ্টব্য যদি বাইরের কভারের রঙ কালো না হয় তবে উপাদানের প্রয়োজনীয়তা এই টেবিলের থেকে আলাদা হবে।
আয়তনের ভিত্তিতে প্রতি শত মিলিয়ন বায়ুতে ওজোনের একটি অংশ।
|
আবেদন:
-- তেল এবং গ্যাস ট্যাঙ্কার
-- দ্রুত ফেরি এবং অ্যালুমিনিয়ামের জাহাজ
-- অস্থায়ী এবং স্থায়ী ইনস্টলেশন
-- দ্রুত প্রতিক্রিয়া এবং জরুরী অবস্থা
FAQ:
প্রশ্ন 1: আপনার MOQ কি?
উত্তর: আমাদের MOQ হল 1pc।
প্রশ্ন 2: আপনার ইয়োকোহামা রাবার ফেন্ডারের আয়ুষ্কাল কত?
উত্তর:আমাদের ইয়োকোহামা রাবার ফেন্ডারের পরিকল্পিত জীবনকাল 6 থেকে 10 বছর
প্রশ্ন 3: আপনার ওয়ারেন্টি সময়কাল কি?
উত্তর: আমাদের ওয়ারেন্টি সময়কাল 24 মাস।আমরা মেরামতের জন্য দায়ী করব বা আপনার জন্য নতুনগুলি প্রতিস্থাপন করব যদি এটি আমাদের মানের সমস্যা হিসাবে প্রমাণিত হয়।
প্রশ্ন 4: আমার জাহাজ আছে কিন্তু কীভাবে ইয়োকোহামা রাবার ফেন্ডারের আকার এবং পরিমাণ চয়ন করতে হয় তা জানি না, আপনি কি সাহায্য করতে পারেন?
উত্তর: চিন্তা করবেন না।আমাদের 20 বছরেরও বেশি অভিজ্ঞতা রয়েছে।অনুগ্রহ করে আমাদের আপনার জাহাজের তথ্য জানান, আমরা আপনার জন্য উপযুক্ত আকার এবং পরিমাণের পরামর্শ দিতে পারি।
প্রশ্ন 5: আপনি কি ধরনের শংসাপত্র প্রদান করতে পারেন।
উত্তর: সিসিএস, বিভি, এসজিএস ইত্যাদি সার্টিফিকেট হল একটিউপলব্ধ
